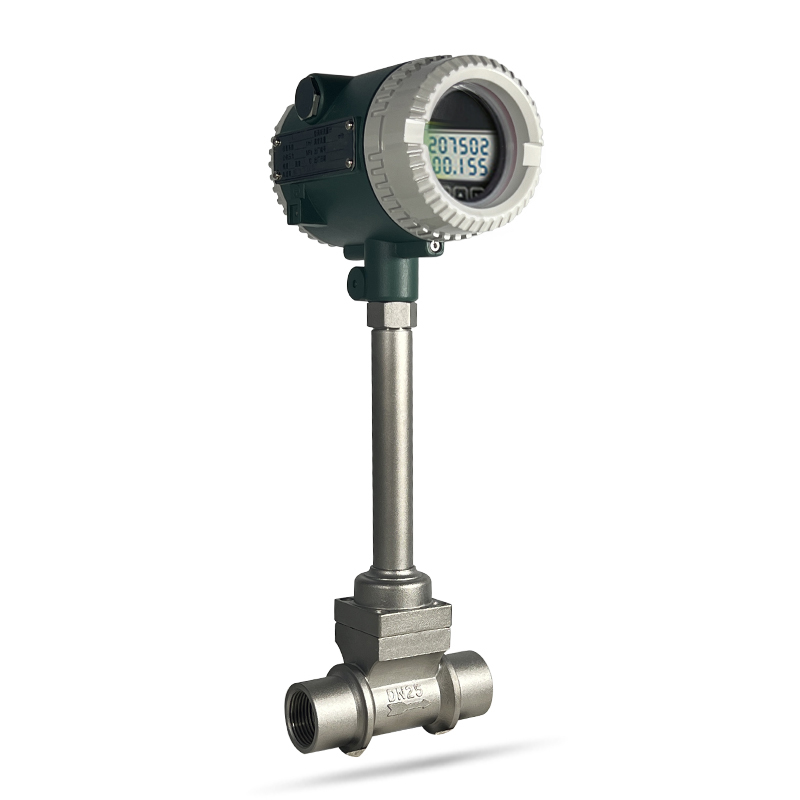

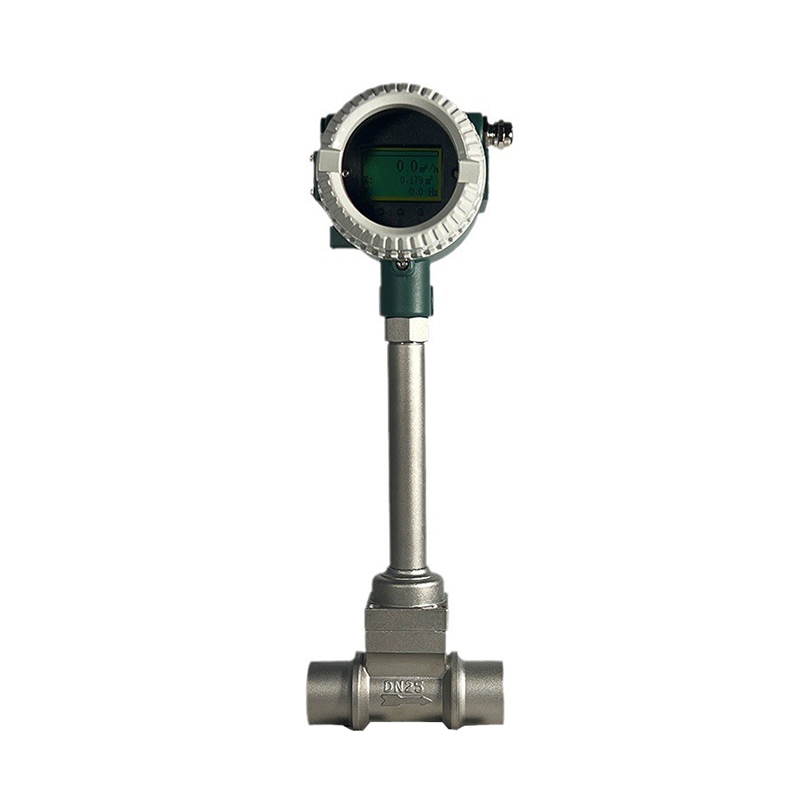

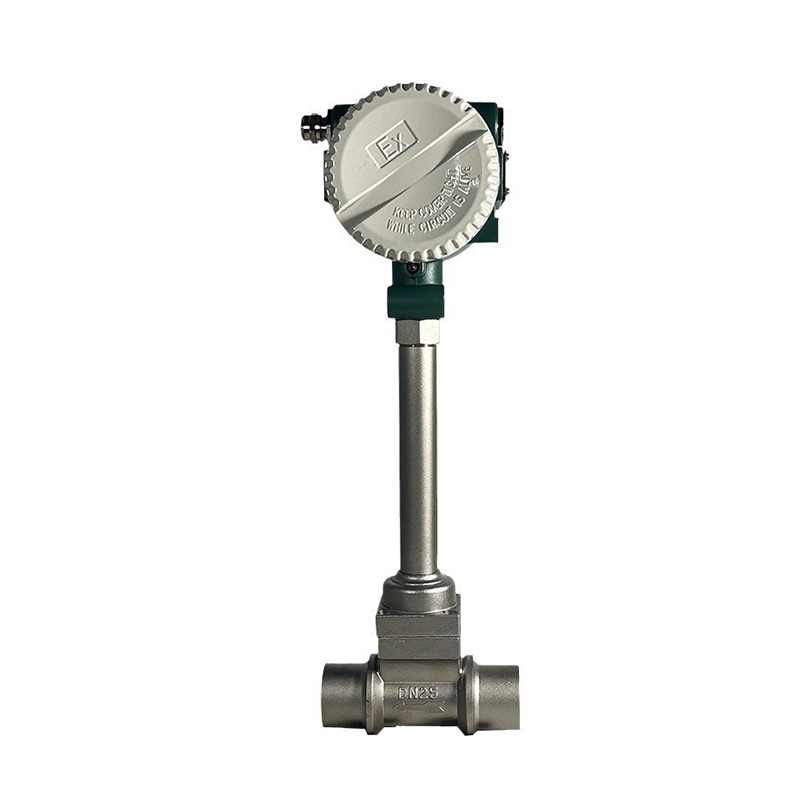

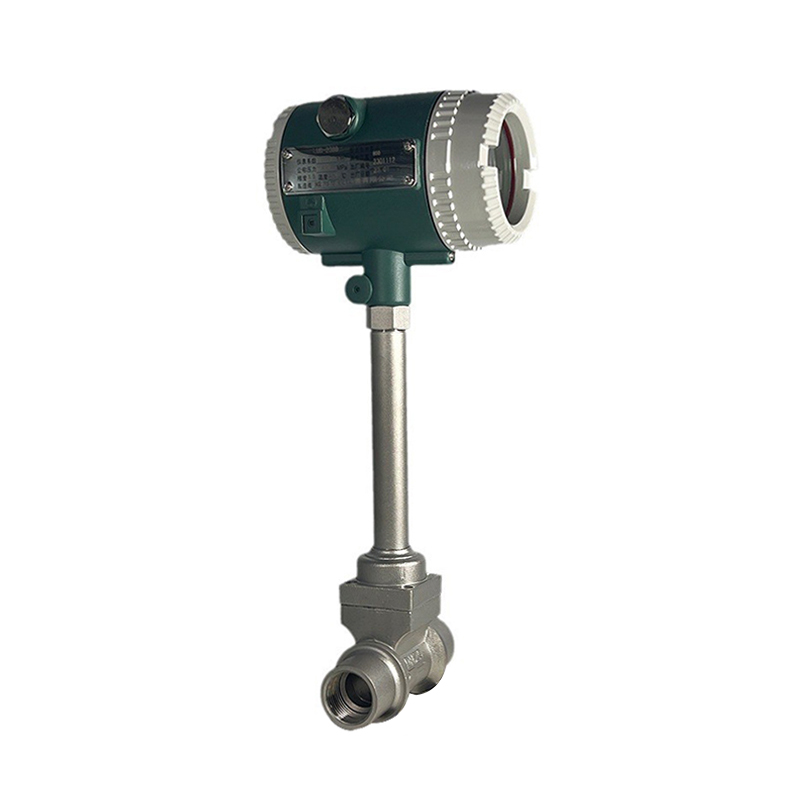

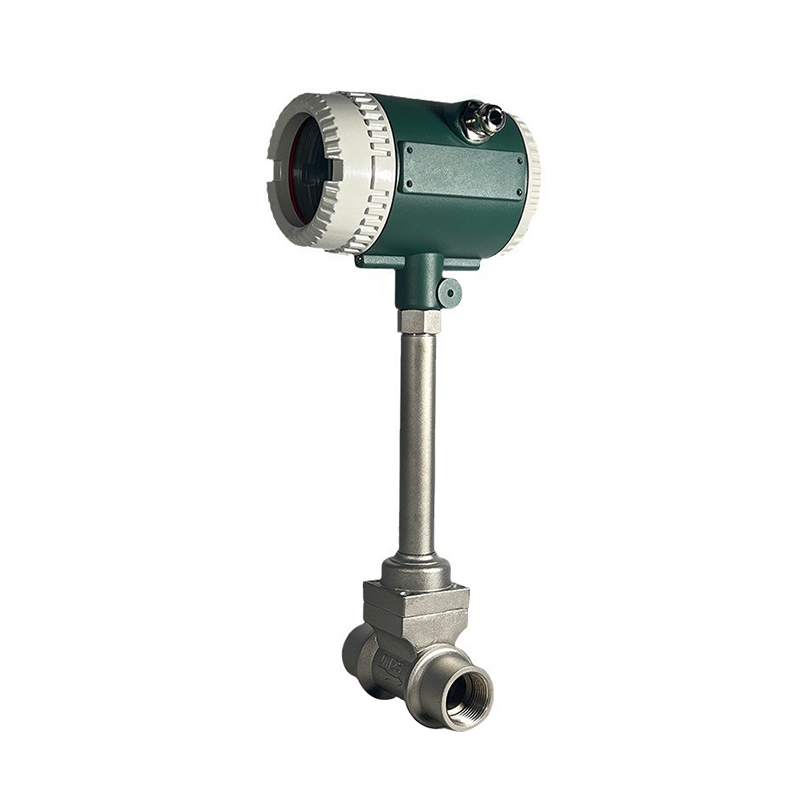

内螺纹连接涡街流量计

LUGG 新一代隔离更换抗震型感应式涡街流量计是一款世界先进的流量计,是国内涡街流量计发展史上的一个里程碑,为国内首创、专利产品、颠覆性产品,具有划时代的意义!
该产品革命性的解决了市面上普通涡街怕震动(数据紊乱)、漏测(低流速测不到)、不耐高温(350°以上测不了)、不能在线更换探头等长期困扰广大用户的传统弊病。自问世以来受到了广大用户的一致青睐,成功的实现了客户从不敢选、不愿选、凑合用,到主动选、满意用、推荐用涡街流量计的颠覆性转变!
该款流量计壳体采用整体结构,结构坚固, 无密封件,无安装螺丝,无泄漏,安全可靠,装备隔离且可现场不停流更换传 感器,传感器具有优良的抗震及超高压和超高温的性能; 变送器内置先进的电 子信号频谱扫描与处理电路进一步优化了抗震性能;测量精准、量程宽、下限 流量低、安全可靠、运行成本低、压损小。该产品应用广阔,成为名副其实的 “万能流量计”。
电话咨询 18606419568


涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。广泛应用于化工,食品,供热,电力等行业。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械部件,并且采用压电应力式传感器,因此可靠性高,维护量小,能长期稳定使用。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。


● 结构简单,无运动磨损部件,便于安装和维护。

● 测量精度高,可靠性高,不需要现场调试。

● 压力损失小,量程范围宽。温压补偿,精准测量。

● 放大板采用独特设计,气、液通用。

● 安装方式灵活,可垂直、水平或不同角度倾斜安装。

● 采用消扰电路和抗振动传感头,具有较好抗振动性能。


项目性能参数
公称通径DN15~DN400 (满管式)≥DN200 插入式
公称压力1.6Mpa、2.5Mpa、4.0Mpa。可定制更高压力
介质温度-40℃~+250℃   -40℃~+350℃(高温型)
本体材质304不锈钢 特殊材质协议订货
精度等级管道式:±0.5%、±1.0%、±1.5%/插入式:±2.5%
量程比1:10~1:30
工作电源外电源:+24VDC±15% ,适用于4~20mA、脉冲、RS485
内电源:1组3.6v锂电池,可工作一年以上
信号输出模拟4~20mA信号、脉冲信号
通讯输出 RS485通讯,HART协议
环境条件环境温度:-20℃~+60℃
相对湿度:5%~90%
防爆标志Exia IIC T1...T4Ga
防护等级IP65、IP67、IP68

备注:特殊情况可采用双发声体制作工艺。


工况流量范围参考表     单位(m³/h)
公称直径
(mm)
液体公称直径
(mm)
气体
标准流量范围  扩展流量范围  标准流量范围  扩展流量范围
150.2-50.1-5154-163-20
200.35-100.2-10205-304-40
250.55-120.3-12258-805-90
320.9-180.5-183210-1506-200
401.5-250.9-254014-2809-310
502.5-401.5-405020-40014-490
653.5-702.5-706535-72024-840
805.5-1303.5-1308055-110036-1440
1008.5-1605.5-16010080-160060-2440
12515-2508.5-250125130-260090-3600
15020-40012.5-400150190-3800130-5200
20034-70022-700200330--6600220-7700
25053-120035-1200250530-10600350-12400
30076-180050-1800300760-15200500-17800
350104-310069-31003501035-21000690-24000
400135-350090-35004001350-27000900-31000
