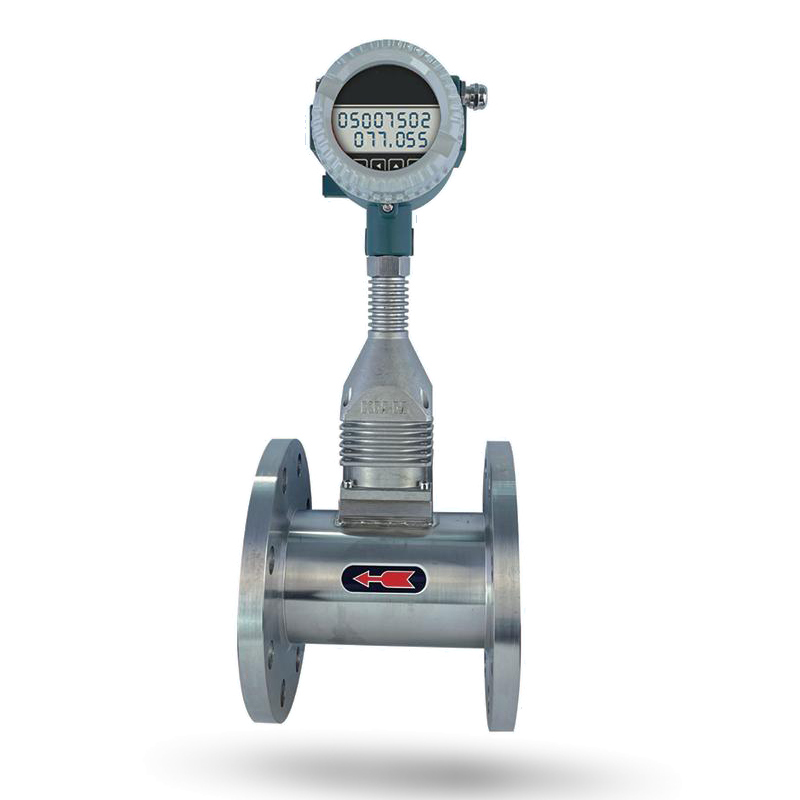

法兰卡装隔离更换涡街流量计

LUGG 新一代隔离更换抗震型感应式涡街流量计是国内涡街流量计发展史上的一个里程碑,为专利产品,具有划时代的意义!
该产品革命性的解决了市面上普通涡街怕震动(数据紊乱)、漏测(低流速测不到)、不耐高温(350°以上测不了)、不能在线更换探头等长期困扰广大用户的传统弊病。自问世以来受到了广大用户的一致青睐,成功的实现了客户从不敢选、不愿选、凑合用,到主动选、满意用、推荐用涡街流量计的颠覆性转变!
该款流量计壳体采用整体结构,结构坚固, 无密封件,无安装螺丝,无泄漏,安全可靠,装备隔离且可现场不停流更换传 感器,传感器具有优良的抗震及超高压和超高温的性能; 变送器内置电子信号频谱扫描与处理电路进一步优化了抗震性能;测量精准、量程宽、下限 流量低、安全可靠、运行成本低、压损小。该产品应用广阔,成为名副其实的 “万能流量计”。
电话咨询 18606419568


LUGG 新一代隔离更换抗震型感应式涡街流量计是国内涡街流量计发展史上的一个里程碑,为专利产品,具有划时代的意义!

该产品革命性的解决了市面上普通涡街怕震动(数据紊乱)、漏测(低流速测不到)、不耐高温(350°以上测不了)、不能在线更换探头等长期困扰广大用户的传统弊病。自问世以来受到了广大用户的一致青睐,成功的实现了客户从不敢选、不愿选、凑合用,到主动选、满意用、推荐用涡街流量计的颠覆性转变!

该款流量计壳体采用整体结构,结构坚固, 无密封件,无安装螺丝,无泄漏,安全可靠,装备隔离且可现场不停流更换传 感器,传感器具有优良的抗震及超高压和超高温的性能; 变送器内置电 子信号频谱扫描与处理电路进一步优化了抗震性能;测量精准、量程宽、下限 流量低、安全可靠、运行成本低、压损小。该产品应用广阔,成为名副其实的 “万能流量计”。


● 可全面对标美国艾默生(罗斯蒙特)8800系列

● 安全可靠,无密封件无压紧螺钉,整体结构无泄漏。

● 在线不停流更换传感器,减少停流停产检修的巨大损失,实现双保险;美国更换时间约35分钟,中国约2分钟。

● 高温350度~550度。美国罗斯蒙特427度。

● 压力2.5MPa~45MPa~64MPa。美国罗斯蒙特4.0MPa。

● 抗震性能強,0.5~2.0g。美国罗斯蒙特0.5~1.0g。

下限流速:气体1.98m/s~1.2m/s,液体0.21m/s~0.18m/s。美国罗斯蒙特下限流速则为4.5m/s。在工况2.03MPa条件下才能达到气体流量1.98m/s。液体0.21m/s。

● 量程范围宽10:1~20:1~35:1~40:1。美国罗斯蒙特36:1。

● 系列规格齐全:

一机单信号输出。

一机双信号输出。

一机四信号输出。

多重保险,确保控制检测安全及连续不间断运行。


项目性能参数
公称通径DN15~DN400 (满管式)≥DN200 插入式
公称压力1.6Mpa、2.5Mpa、4.0Mpa。可定制更高压力
介质温度-40℃~+250℃   -40℃~+550℃(高温型)
本体材质304不锈钢 特殊材质协议订货
精度等级管道式:±0.5%、±1.0%、±1.5%/插入式:±2.5%
量程比1:10~1:35
工作电源外电源:+24VDC±15% ,适用于4~20mA、脉冲、RS485
内电源:1组3.6v锂电池,可工作一年以上
信号输出模拟4~20mA信号、脉冲信号
通讯输出 RS485通讯,HART协议
环境条件环境温度:-20℃~+60℃
相对湿度:5%~90%
防爆标志ExdbIIB T4...T6 Gb
防护等级IP65、IP67、IP68

备注:特殊情况可采用双发声体制作工艺。


                                                工况流量范围参考表     单位(m³/h)
公称直径
(mm)
液体公称直径
(mm)
气体
标准流量范围  扩展流量范围  标准流量范围  扩展流量范围
150.2-50.1-5154-163-20
200.35-100.2-10205-304-40
250.55-120.3-12258-805-90
320.9-180.5-183210-1506-200
401.5-250.9-254014-2809-310
502.5-401.5-405020-40014-490
653.5-702.5-706535-72024-840
805.5-1303.5-1308055-110036-1440
1008.5-1605.5-16010080-160060-2440
12515-2508.5-250125130-260090-3600
15020-40012.5-400150190-3800130-5200
20034-70022-700200330--6600220-7700
25053-120035-1200250530-10600350-12400
30076-180050-1800300760-15200500-17800
350104-310069-31003501035-21000690-24000
400135-350090-35004001350-27000900-31000
